45 daraja Shear turining ikki tomonlama shtampektlari Ga seriyali

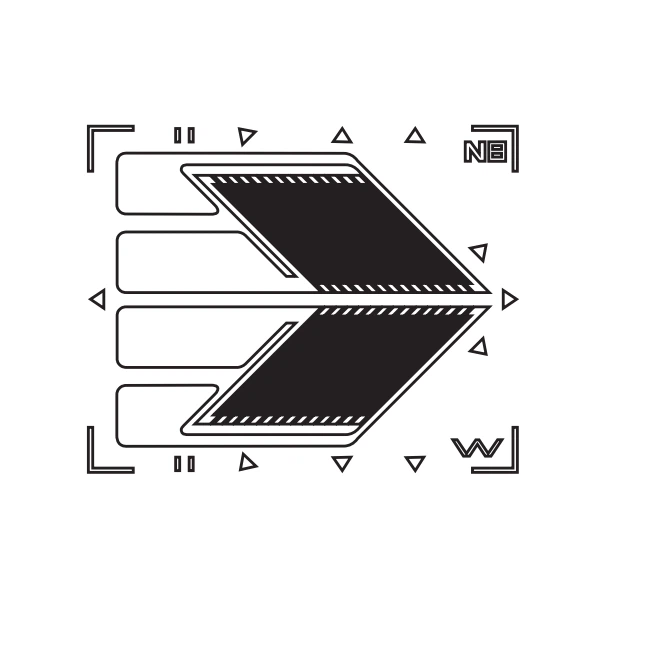

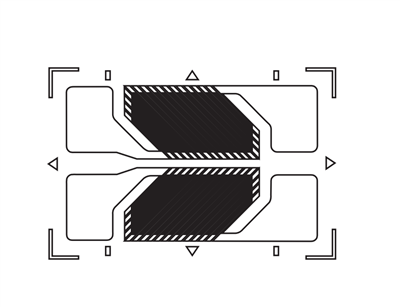

45 daraja Shear tipidagi shtamp shtampilar Ga seriyali moment yoki torsoriya yuklanishiga olib keladigan qirrali siqilishni o'lchash uchun mo'ljallangan. Ular bitta tashuvchisiga biriktirilgan bitta yoki ikkita o'lchash panjara xususiyatlari bo'lishi mumkin. Bitta - panjara konfiguratsiyasida shtad o'lchagich elementi-milk o'qiga nisbatan 45 daraja burchakka yo'naltirilgan. Ikki - panjara qirqish vositasi, shuningdek v rozet sifatida ham tanilgan, 45 daraja va 135 darajadagi elementlarni o'lchash elementlar. Ushbu pikturalar odatda dvigatel miltillash va dvigatellar kabi qo'llaniladi, u erda ular shafoyat quvvatlarini sektorni o'lchash asosida hisoblash uchun ishlatilishi mumkin.]
Model: ha seriyalar
Tashuvchi material: fenolik aldegid / poliimidiya / Epoksi
O'lchov materiallari: folga (nikel mis qotishmasi, kontsentant yoki karma)
Qarshilik: 350,650,1000 OHM
Operatsion harorati -30 - + 80 daraja, haroratni qoplash oralig'i + 10- + 80 daraja
Uch (3) lehim nuqtalari, uzoq vaqt davomida barqaror.
| Model | Panjara hajmi (mm) | Asosiy o'lcham (mm) | Panjara masofasi (mm) |
| Bf (bam) 350-2 | 2.0×3.7 | 9.0×5.6 | / |
| Bf (bam) 350-3ha | 2.8×5.5 | 9.7×6.7 | / |
| Bf (bam) 350-4ha | 3.7×6.4 | 8.5×7.4 | / |
| Bf (bam) 650-3hna | 2.8×4.7 | 8.8×5.7 | / |
| Bf (bam) 1000-3ha | 2.8×5.5 | 9.7×6.7 | / |
| Bf (ba / Be) 1000-4ha | 3.8×6.4 | 8.5×7.4 | / |
Arizalar:
Torsial yukni o'lchash:Drayvlar, turbinalar yoki aylanadigan mashinalar.
Tarkibiy tibbiy monitoringi:Ko'priklar, nurlar yoki kesish stressida bo'g'inlar.
Aerosospace / Avtomobilsozlik sinovlari:Qanotli qanotlar, shassi tarkibiy qismlari yoki osma tizimlar.
Materialshunoslik:Kompozitlar yoki qotishmalardagi kesish xususiyatlarini o'rganish.
Misoldan foydalaning:
Helitopter Rotor Shortasidagi Shear stressini kuzatib borish:
- Xau seriyasini 45 daraja, milya yuzasida o'rnating.
- Slip halqalari orqali telemetriya tizimiga ulaning.
- Charchoq etishmovchiligining oldini olish uchun operatsiya paytida haqiqiy {{0} yuklarni o'lchash.
- Shear / tortrani o'lchash uchun optimallashtirilgan
Eslatma:Xaridor so'roviga muvofiq boshqa modellar va o'lchamlar mavjud
